——软件介绍——

该软件以校园建筑为对象，探究室外供热管网特性。通过对整个系统的介绍、漫游、绘制管网特性曲线、调整水力平衡等方式学习了解供热管网的基础知识，帮助学生进一步熟悉专业基础知识、了解设备运行环境、培训基本动手能力，更好的学习和掌握本专业的知识。

——软件特点——

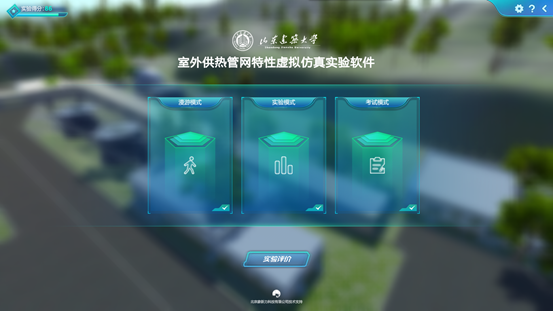

本项目是为提升暖通专业的实训教学能力，强化专业教学中实训教学装备和教学内容的转变，优化实训过程控制和形式的创新，使实训教学更好的为专业服务。软件主要分为漫游模式、实验模式、考试模式。

——教学与实训内容——

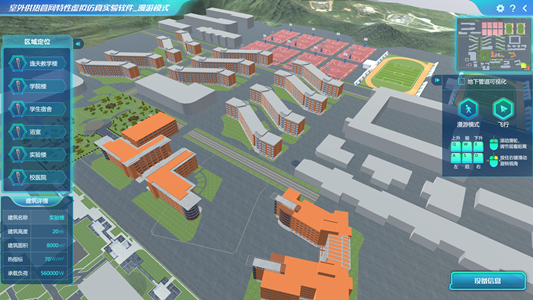

漫游认知：漫游主要分为地面漫游和飞行模式，通过键盘WASDQE和鼠标结合进行操作。

区域定位：通过区域定位窗口，选择某一建筑，镜头可以快速移动到该建筑面前。当鼠标移动到某一段建筑上时，会显示该建筑的相关信息介绍，包括建筑名称、建筑高度、建筑面积、建筑热指标、承载负荷。

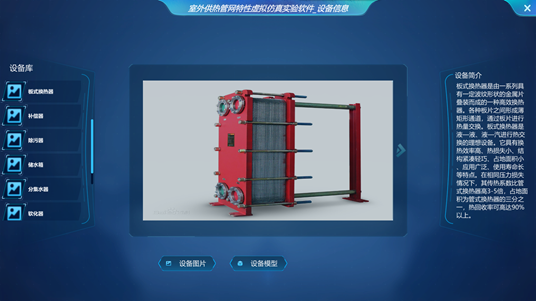

设备信息学习：将室外供热管网系统主要的设备列出，通过图片、文字、三维模型的形式进行学习。

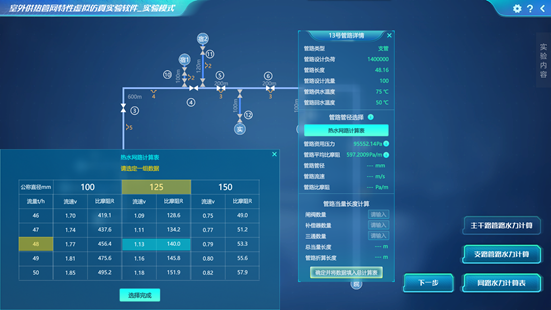

水力工况计算：水力工况计算分为干路、支路水力计算，根据管路设计流量，在热水网路计算表中选择符合设计规范的管道比摩阻、管径、流速值，完善表格。所有管道计算填表完成后，即可在总统计表中查看各管管路的压力损失。

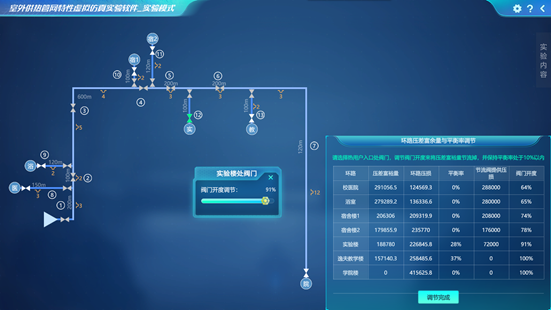

管路平衡调节：水力计算表完成后，在管网图界面，通过调节热用户入口处的阀门，在调节窗口拖动滑动条控制阀门的开度，将管路的富裕压差节流掉，同时在平衡率窗口随时查看管路平衡率。

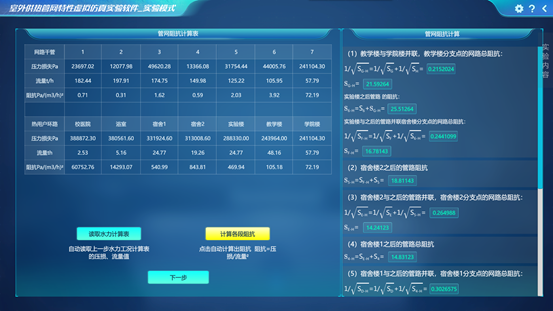

管网阻抗计算：管网平衡调节完成后即可进行管网的阻抗计算，通过速去水力计算表中的数据，自动填充到阻抗计算表中，随后可在计算步骤窗口，查看详细的计算过程.

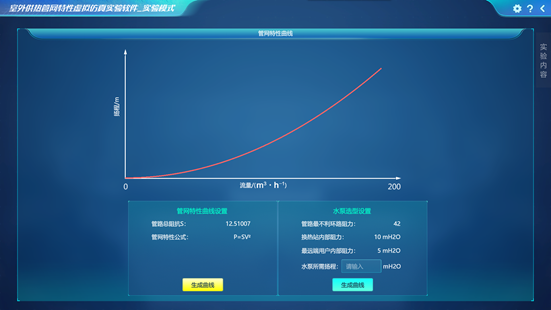

管网特性曲线绘制：管网总阻抗计算得出结果后，即可生成管网特性曲线。同时根据管路阻力，输入符合设计值的水泵扬程，生成水泵特性曲线。

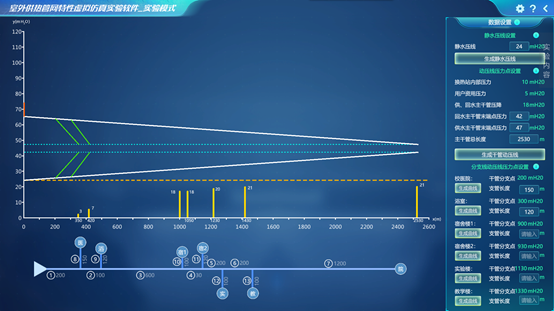

水压图绘制：在设置界面输入正确的管路数据，即可生成水压图。

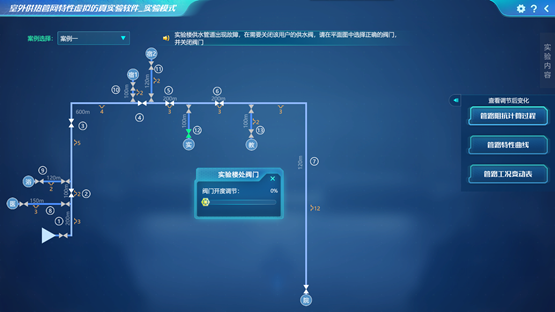

管路失调案例：通过选择一种失调案例，调节管路上的阀门。随后点击界面右侧功能按钮查看管路失调后的管路阻抗计算过程、管路特性曲线变化、管路工况变动情况表和变动后的水压图。
